Mantenimiento a Sistema de Tierras

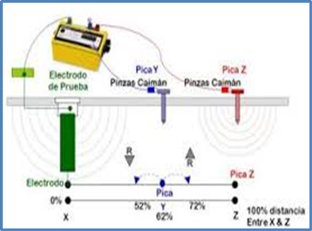

Es proveer un medio para facilitar el flujo de la corriente del sistema de potencia a tierra en condiciones normales y condiciones de falla; la oposición que se presenta a la circulación de esta corriente se llama resistencia de tierra.

FUNCIONES DE LA RED DE TIERRAS

Proporcionar un circuito de muy baja impedancia, para conducir o drenar a tierra las corrientes producidas por sobretensiones.
Evitar que durante la circulación de corrientes de falla a tierra, puedan producirse diferencias de potencial entre distintos puntos de la subestación que puedan ser peligrosos, y que pongan en riesgo la seguridad del personal.
Brindar una referencia de potencial "cero" durante la operación del sistema eléctrico, como lo hace para las conexiones de los neutros de equipos eléctricos conformados por devanados, evitando sobre voltajes que pudieran resultar peligrosos para los mismos y para el personal.
Conexiones a tierra que se realicen temporalmente durante maniobras o mantenimiento de la instalación.
La disponibilidad de una conexión a tierra para protección contra descargas atmosféricas.
Facilitar la operación de los dispositivos de protección para la liberación de fallas a tierra.

GENERALIDADES

Las características de una conexión a tierra, varían con la composición y el estado físico del terreno, así como de la extensión, calibre del conductor y configuración de la malla de tierras. El terreno puede estar formado por combinaciones de materiales naturales de diferente resistividad, puede ser homogéneo y en algunos casos estar formado por granito, arena o roca; etc.

Consecuentemente, las características de una conexión a tierra (resistencia óhmica), varían con las estaciones del año, y se producen por cambios en la temperatura, contenido de humedad (sales solubles en los estratos) , composición y compactación del terreno.

La construcción de redes de tierra tiene por objeto reducir la resistencia de tierra; la cual está formada por un conjunto de conductores enterrados a una profundidad de 30 a 50 centímetros, formando una configuración cuadriculada y conectados(mediante soldadura cadwelld) entre si y a varillas (electrodos) de 3 metros de longitud. Todo el equipo eléctrico y estructuras metálicas instalados en la subestación debe estar sólidamente conectado a esta malla de tierras.
